Нередко в наших статьях затрагивается тема альтернативной энергетики, и объясняется это несколькими важными причинами. Первая, и, пожалуй, наиболее важная причина, по которой мы освещаем эти новости, заключается в том, что для успешного преодоления энергетического кризиса человечеству необходимо освоить дополнительные источники энергии, к которым могут относиться энергия солнца и ветров, энергия течений воды и биомассы и т. п.
Вторая причина – это забота об окружающей среде и общем будущем земли: альтернативная энергетика подразумевает использование возобновляемых источников энергии, которые не загрязняют мир, в котором мы живем, и не истощаются по мере их использования.
И, наконец третья причина – прогресс не стоит на месте, внедряются новые технологии, увеличивается удельная мощность энергоблоков альтернативных электростанций, растет их эффективность, поэтому такие статьи призваны помогать знакомиться с последними достижениями альтернативной энергетики.
Об альтернативной энергетике в целом можно прочитать тут, о преобразовании солнечной энергии в электрическую – в соответствующей статье, а о разных типах солнечных электростанций – здесь. В данной же статье рассматривается еще один альтернативный источник энергии – ветрá. Энергия ветра – это возобновляемый вид энергии, то есть независимо от того, сколько ветра человек преобразует в тепло, движение или электричество, меньше ветров не станет, и дуть от этого они не перестанут. Дело в том, что ветер возникает из-за неравномерного нагрева слоев атмосферы солнцем, и пока над землей светит солнце и существует разность температур, будут дуть ветра. Именно этот фактор стал причиной бурного развития ветроэнергетики. По состоянию на 2018 год, установленная мощность всех ветровых электростанций (ВЭС) достигла 591 ГВт. Как же устроены и как работают ветрогенераторы большой мощности? Давайте узнаем.
Ни для кого не секрет, как выглядит современный ветрогенератор: это комплексная система, состоящая из мачты высотой 30-140 метров, закрепленной в земле на массивном железобетонном фундаменте, ветрогенератора, приводимого в движение лопастями длиной до 40 метров, и электрической части, в которую входят провода и кабели, инверторы, стабилизаторы тока и напряжения, а также аккумуляторы и контроллеры заряда. Начнем рассмотрение ВЭС в логическом порядке – снизу вверх.
Железобетонные фундаменты электростанций такого типа предназначены для мощной фиксации башен в грунте, потому что при сильных порывах ветра ВЭС испытывают колоссальные механические нагрузки. В случае шельфовых (расположенных в море на расстоянии 10-60 км от берега) ветровых электростанций башни могут устанавливаться на сваи длиной до 30 метров, вбитые в морское ложе. Фундаменты ветрогенераторов, устанавливаемых на суше, могут достигать 15 метров в диаметре и до примерно столько же в глубину, в случае ветрогенераторов малой мощности фундаменты мачт закладываются на полутораметровой глубине и размер основания мачты составляет около метра.
Для большей прочности и сопротивляемости ветрам мачты ветрогенераторов дополнительно укрепляются растяжками на тросах, расстояние которых от мачты выбирается в зависимости от скорости ветра в данном районе.
Высота лопастей ветрогенераторов, как уже отмечалось, может достигать 40 метров для генераторов мощностью около 2.3 МВт. Количество лопастей – 3 – обусловлено оптимальным соотношением между крутящим моментом, создаваемым ветром и необходимым для преодоления инерции ротора генератора, и скоростью вращения пропеллера. Если увеличить количество лопастей, то можно вращать более массивный и соответственно более мощный генератор, но частота вращения будет низкой. Если уменьшить число лопастей, то пропеллер начнет вращаться быстрее, но не сможет раскрутить тяжелый ротор после отсутствия ветра, хотя на практике встречаются и двухлопастные, и многолопастные ветрогенераторы.
Фото 1. Испытание лопасти ветрогенератора на гибкость
Лопасти изготавливаются отдельно из легких, прочных и морозостойких материалов и крепятся к хабу – трехлучевой «крестовине», непосредственно присоединенной к валу генератора. С учетом размера хаба диаметр лопастей ветрогенератора может достигать сотни метров. Для лучшего соответствия параметров генератора скорости ветрового потока хабы снабжаются системой изменения угла атаки (шага винта) лопастей. От слишком высоких скоростей ветра лопасти защищены системой автоматической остановки движения, которая блокирует вращение.

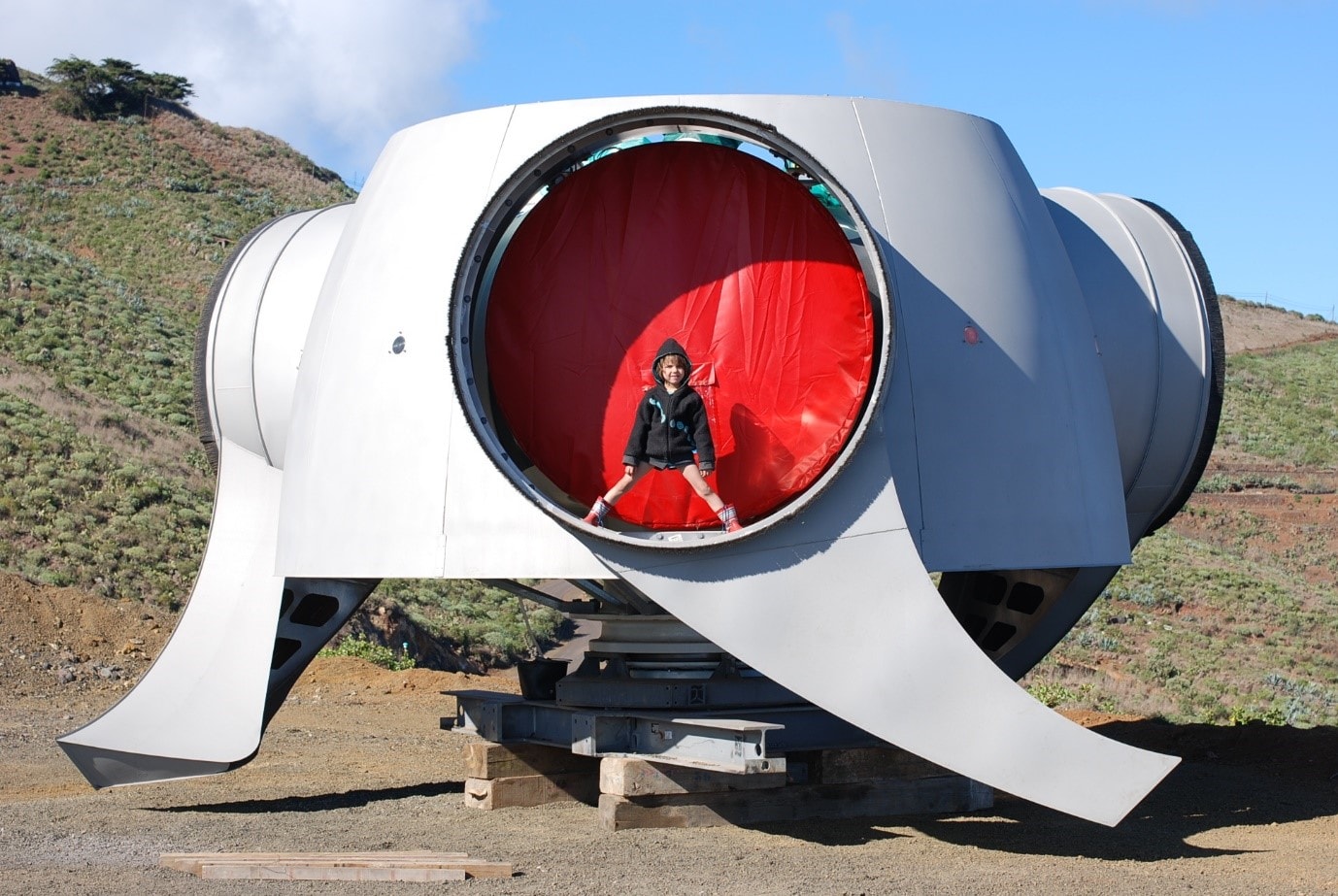

Фото 2. Хаб
Турбина может поворачиваться на мачте для обеспечения генерации энергии при изменении направления воздушного потока, для этого в месте крепления турбины к мачте предусмотрен автоматический поворотный механизм.
Генераторы по конструкции не сильно отличаются от обычных асинхронных генераторов, на роторе устанавливается обмотка независимого возбуждения, на статоре – статорные обмотки. Генерация возможна на скоростях ветра от 3 до 25 м/с с максимальными характеристиками в районе 15 м/с. Генерируемый ток заряжает аккумуляторы, за зарядом которых следят контроллеры, далее инвертор преобразует постоянное напряжение в переменное требуемой частоты.
К недостаткам современных ветрогенераторов можно отнести возможность гибели пернатых созданий, шум, создаваемый лопастями и движущимися деталями, а также электромагнитные помехи, возникающие из-за электроники, находящейся в движущихся лопастях. Существуют проекты парящих ветрогенераторов будущего, например, от компании Altaeros, представленные на фото ниже. На большей высоте потоки ветров не турбулентные, а ламинарные, т.е. более стабильные.

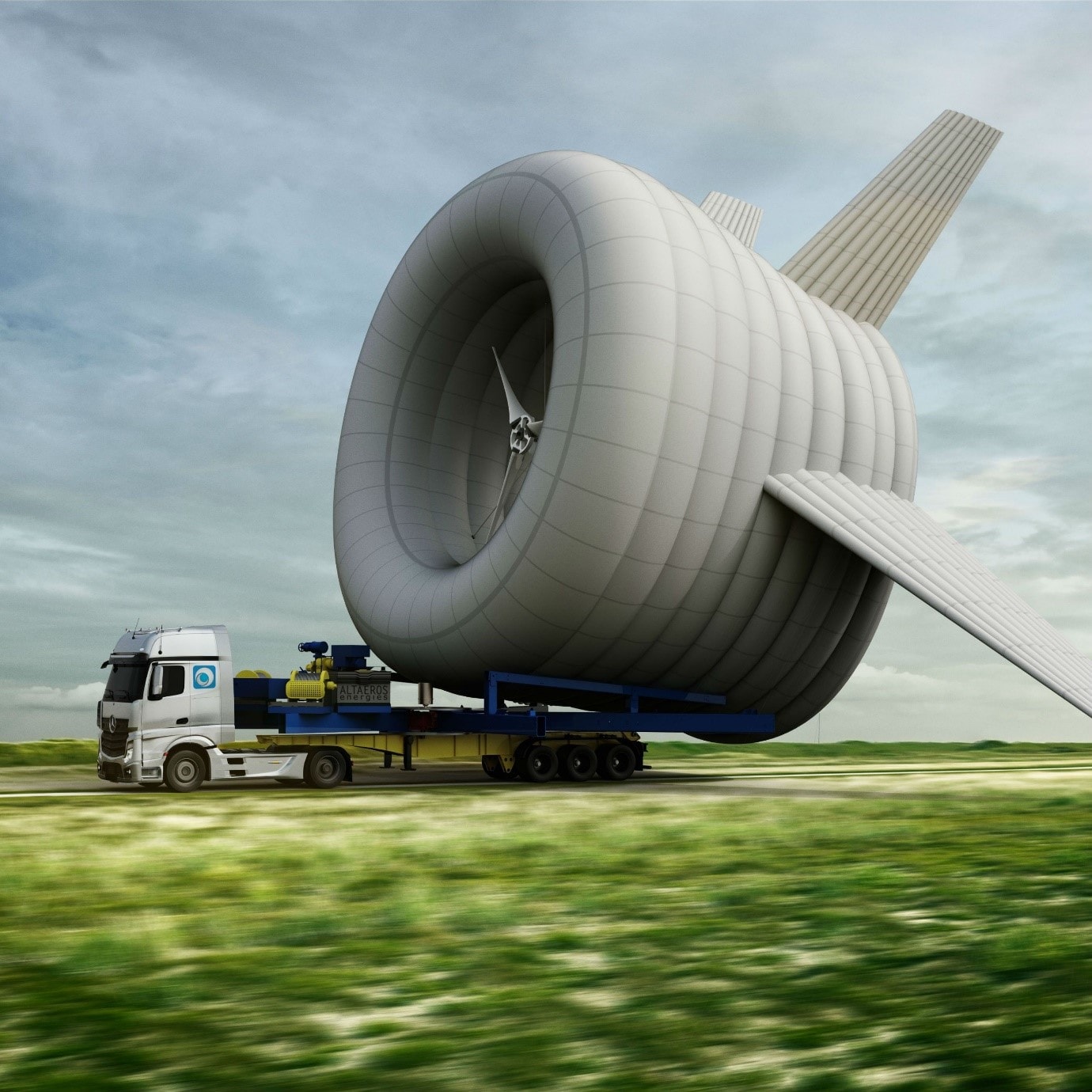

Фото 3. Проект компании Altaeros (турбина будет парить на высоте несколько километров)
Стоимость современных ветрогенераторов мощностью до 100 КВт составляет до $8000 за киловатт, КПД достигает 40%, себестоимость электроэнергии составляет от ¢5 до ¢10 за киловатт для районов с сильными и слабыми ветрами соответственно. Ветроэнергетика – стабильно развиваемая отрасль, имеющая большие перспективы.
