Устранение неисправностей в скрытой электропроводке

Жизнь городского жителя в большом городе невозможно представить без электричества. В современных домах электрические сети по своей значимости, пожалуй, превосходят газоснабжение и уступают разве что системам водоснабжения. Без электричества в городе становится невозможным огромное количество работ, нарушается ритм жизни: портятся продукты питания и исчезает упорядоченность дорожного движения. Это лишь немногие причины, из-за которых горожане так остро реагируют на долгое отсутствие электроэнергии.

За городским электроснабжением следят соответствующие организации, к которым относятся ЖРЭО, ЖЭС и, в целом, ЖКХ, а в масштабе страны - различные предприятия Белэнерго. И тем не менее отсутствие электричества в квартире или доме вызывает закономерный вопрос: как найти и устранить неисправности в скрытой электропроводке самому? Цель данной статьи – ответить на этот вопрос.

Первое и основное правило – помнить о безопасности и здравом смысле. Никто не должен пытаться починить электропроводку, если не имеет соответствующих знаний, умений и понимания того, с чем предстоит разобраться. Напряжение 220 В представляет собой серьезную опасность.

Если в квартире или комнате отсутствует электричество, то есть не работает освещение и/или отсутствует напряжение в розетках, самым простым действием будет заглянуть в электрощиток и посмотреть на аппараты защиты, принадлежащие данной квартире. Если рычажок смотрит вниз, можно попробовать включить автомат и проверить, появилось ли напряжение. Если включение произошло успешно, возможно, случилась перегрузка или короткое замыкание. Если же при включении рычажок моментально отщелкивает вниз, значит, где-то в сети произошло короткое замыкание. А если рычажок смотрел вверх, когда отсутствовало напряжение, значит, произошел обрыв цепи. Здесь мы подходим к основным факторам неисправности электропроводки: короткому замыканию, перегрузке и обрыву.

Короткое замыкание (КЗ) представляет собой непредусмотренное соединение проводников, что ведет к возрастанию токов в десятки или сотни раз. Перегрузка подразумевает длительное протекание по цепи токов большой величины, отчего проводники и контакты перегреваются. Обрыв цепи означает также непредусмотренное разъединение проводников, из-за чего ток исчезает. Рассмотрим эти причины неисправностей электропроводки с конца к началу.

Обрыв случается из-за перегибов или переломов провода, ослабления или разбалтывания контактов, коррозии проводников или контактов. Если не загорается лампочка, рассмотрим следующие возможные сценарии.

1. Обрыв произошел в её цепи (спирали) и ее нужно заменить новой, предварительно выключив выключатель. Если не горит и новая исправная лампочка (проверить это можно в магазине на тестовых стендах перед покупкой), можно снять клавиши выключателя и проверить, соединены ли провода, при необходимости надо подкрутить зажимные винты;

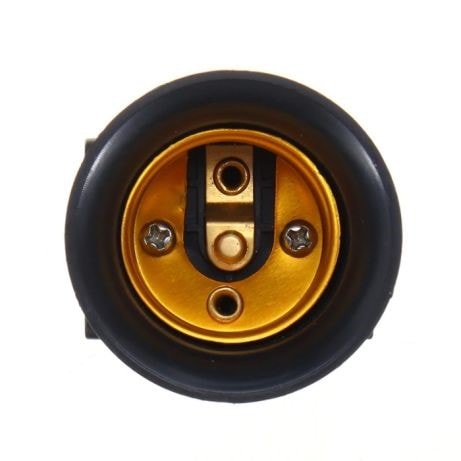

2. Загнулись контакты на вкладыше внутри патрона (см. фото). При выключенном положении выключателя их можно подогнуть отверткой;

Фото 1. Вкладыш патрона (внутри)

3. Слабо зажаты провода в контактах автоматического выключателя в электрическом щитке;

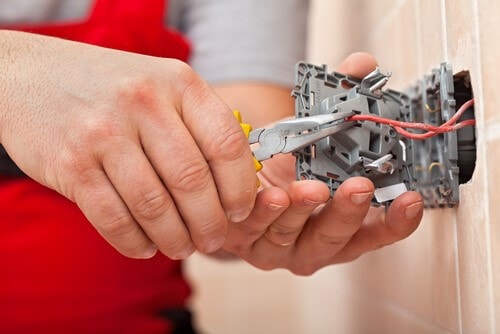

4. Произошел обрыв в проводе внутри стены. Такой случай проверяется контрольной лампой (лампой, вкрученной в патрон с подсоединенными проводами) или мультиметром в режиме измерения напряжения при включенном выключателе. Для проверки один щуп подключают к одному из контактов розетки или питающему ее проводу, второй – к проводу, питающему патрон лампы или к контакту вкладыша. Проверяются все возможные комбинации до тех пор, пока лампа не загорится или не появятся должные показатели на дисплее (около 220 В). Лампа светится там, где произошел обрыв.

Фото 2. Проверка соединений

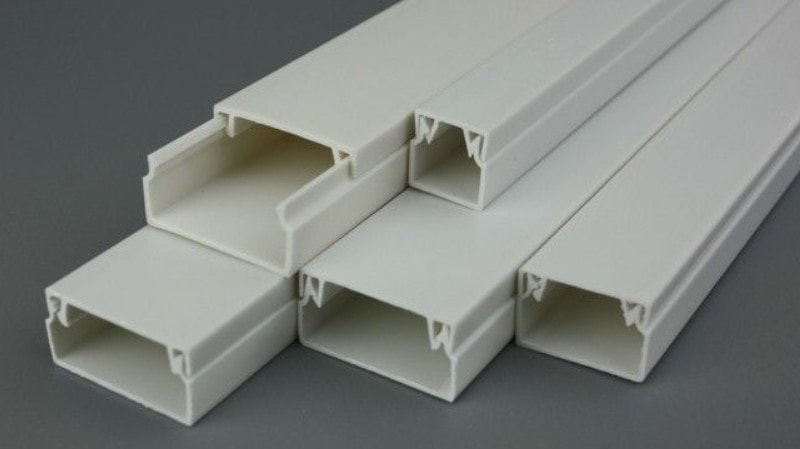

Когда обрыв локализован, исходя из экономических, временных, трудозатратных и эстетических соображений принимается решение: штробить стену, чтобы заложить новые провода, или проложить их в кабель-канале (см. фото) поверх стены. При поиске обрыва в розеточных проводах поступают согласно пунктам 3 и 4.

Фото 3. Кабель-каналы

Методы борьбы с перегрузкой отличаются от процесса поиска метра обрыва. Перегрузка чревата иссыханием изоляции проводов, частыми отключениями автоматических выключателей, нагревом контактов. Чтобы выяснить, в чем причина перегрузки сети, надо подойти к электрощитку, посмотреть, за защиту какой комнаты или розетки отвечает отключающийся автомат, и проанализировать, какой потребитель и какая мощность «висят» на данном автомате. Случается, что номиналы автоматов оказываются ниже, чем совокупная токовая нагрузка одновременно работающих на кухне электрочайника, холодильника, стиральной машинки, микроволновки и электрического духового шкафа, и решений здесь несколько:

1. Рассредоточить энергоемкие потребители по розеткам, питающимся от разных автоматов (предпочтительно);
2. Поставить на эту группу потребителей автоматический выключатель большего номинала, проверив перед этим сечения проводников на соответствие токам;
3. Разделить существующую группу на две, добавив еще один автомат соответствующего номинала.

Короткое замыкание может случиться из-за повреждения питающей проводки – перекусывания проводов, их просверливания, и прочих непредусмотренных соединений, а также из-за сломавшегося электроприбора. При коротком замыкании следует отключить от розеток все электроприборы, и проверить, включается ли автомат. Если да, то причина, скорее всего, в приборе, тогда следует проверить это, присоединив щупы мультиметра в режиме прозвонки к вилке электроприбора. Звенит и показывает ноль Ом? Сожалеем. Если же после автоматического отключения КЗ при отсоединенных приборах и выключенных выключателях автомат не включается, поступают следующим образом.

Обесточивается квартира. Контролируется невключение отключенных автоматов (для надежности можно попросить соседа). Далее мультиметром прозванивают все розетки, выключатели и патроны. Закороченные отключаются, и поиск КЗ происходит дальше. Когда локализованы поврежденные провода и кабели, решается, прокладывать новые провода в канале или скрыто.

Из всего сказанного видно, что процесс поиска и устранения неисправностей достаточно сложный процесс, требующий знаний общей электротехники и электросети конкретного помещения. Отличный способ быть уверенным в том, что во время прокладки электросети не произошло обрыва или КЗ – заказать электрофизические измерения в компании «ТМРсила-М», и профессиональные электрики с радостью проверят состояние вашей электропроводки.
