Залог безопасной работы и комфортного обслуживания предприятия – это грамотный и качественный монтаж электрооборудования, проведенный в соответствии с выработанными временем и проверенными практикой требованиями. Однако никакое правильно смонтированное оборудование не оправдывает беспорядочно разбросанные провода и кабели. Кабельные лотки были созданы как раз для этого: обеспечить легкую, безопасную, а главное – упорядоченную прокладку силовых и сигнальных кабелей и проводов.
Лотки – один из видов кабельных конструкций, к которым также относят короба, стойки, секции, скобы и прочие элементы, предназначенные для прокладки и фиксации кабелей. Кабельные лотки позволяют сохранить гибкость и мобильность электрических сетей, а их монтаж и использование экономически выгодны. Кроме того, лотки – отличный выбор для беспрепятственного доступа и визуального контроля кабельных трасс. Эти конструкции защищают кабели от механических повреждений, и в целом выглядят весьма эстетично.
В этой статье речь будет идти преимущественно о лотках для линий до 1000 В. По исполнению лотки делятся на несколько типов, подробно рассмотренных ниже.
- Проволочные – название говорит само за себя. В этих лотках прокладывают силовые и сигнальные кабели внутри помещений. Преимущества: прекрасная вентиляция, легкость монтажа. Недостатки: невысокая несущая способность.

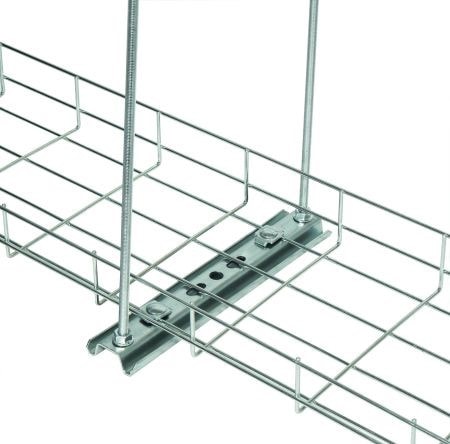

Фото 1. Проволочный лоток
- Листовые лотки бывают перфорированными и неперфорированными (глухими). Первые обладают преимуществами проволочных лотков, последние могут защищать кабели от агрессивной внешней среды, пыли и влаги, допускают наружное использование.
Фото 2. Листовой лоток
- Лестничные лотки используют для прокладки магистралей, они имеют значительную несущую способность, но ввиду очень открытого исполнения требуют размещений внутри сооружений.

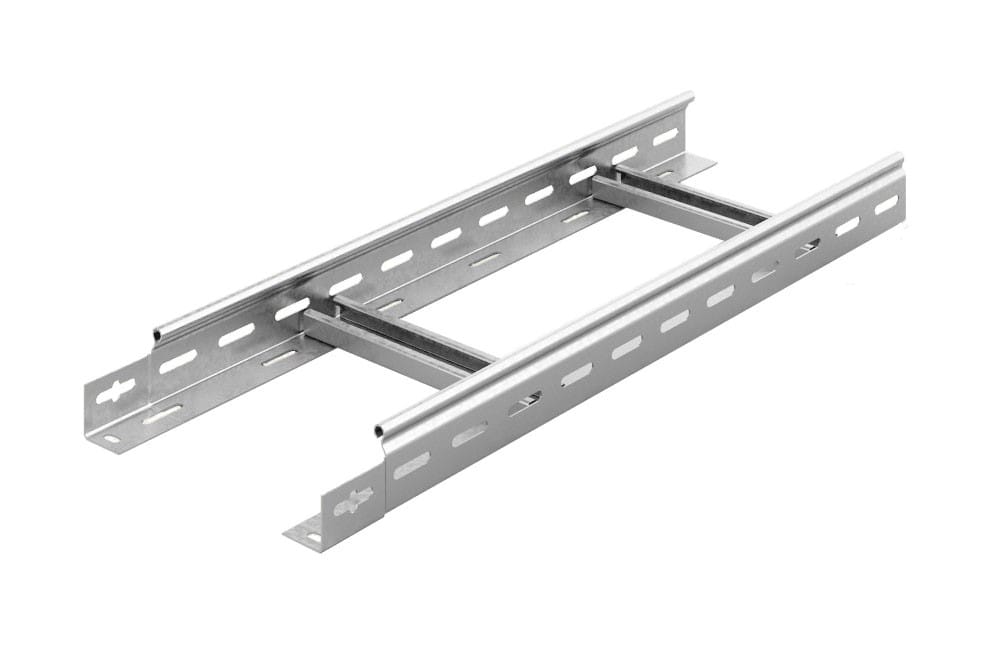

Фото 3. Лестничный лоток
- Тяжелые лотки обладают преимуществами лестничных, но лишены их недостатков, и ввиду виброустойчивости и высокой нагрузочной способности – порядка 500 кг на 9 метров – могут использоваться в тоннелях, мостах, других конструкциях с длинными пролетами. Конструкция этих лотков предусматривает тепловое сжатие и расширение металла.

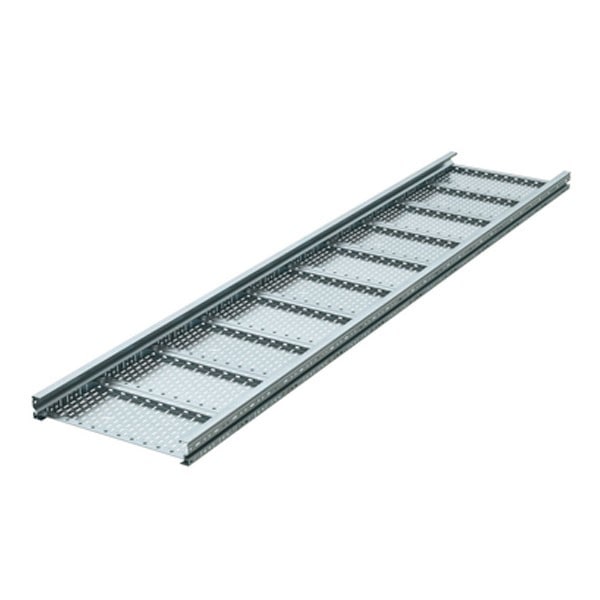

Фото 4. Тяжелый лоток
Как монтировать лотки электропроводки? В помещениях, в которых работает специально обученный электротехнический персонал, высота не нормируется. На высоте от 2 метров выше уровня пола лотки крепятся в прочих помещениях. Лестничные лотки ввиду особенностей конструкции могут крепиться непосредственно под потолком. Если близ кабельных линий находятся трубы с негорючими веществами, лотки располагают в 50 или более миллиметрах от них, если вещества горючие – расстояние должно быть не менее 100 мм.
На случай повреждения изоляции кабелей и проводов лотки должны быть оборудованы системой защиты от косвенного прикосновения, как и прочие металлические конструкции, связанные с кабелями. Использовать лотки в качестве защитного проводника можно только в том случае, если это предусмотрено производителем, а сам лоток при этом защищен от механических повреждений.
Прокладывать взаиморезервируемые информационные и сигнальные кабели или силовые кабели в одном лотке нельзя, как не допускается и прокладка групповых линий рабочего и аварийного освещения в одном лотке. Кабели маркируются у начала и конца лотков, а также на ответвлениях, а крепятся к лотку стяжками или другими конструкциями на поворотах (по полметра от концов изгиба), на горизонтальных и вертикальных участках. Необходимость крепления вызвана электродинамическими усилиями во время КЗ или перегрузок: незакрепленные кабели могут попросту «выскочить» из лотка или повредить оболочку из-за ударов.
В случае прокладки силовых сетей и АСКУЭ в отдельных лотках, лотки должны располагаться на расстоянии более 50 мм друг от друга, причем сигнальные должны находиться ниже силовых. В целом расстояние между информационными и силовыми кабелями зависит от уровня мощности в кВ·А и материала разделителя, а также от того, экранированы оба вида кабелей или только один из них. Закладывать в лотки несколько слоев кабелей и проводов можно в следующих случаях: если внешний диаметр пучка меньше или равен 100 мм и количество жил – до 12, суммарная высота слоев должна быть также не более 100 мм. Крепить провода вне внутренней поверхности лотков запрещено.
Кабели на напряжение выше 1000 В могут прокладывать в бетонных лотках в земле или в железобетонных лотках над землей, при этом необходимо обеспечить уклон в 0,2% или более для стока воды.

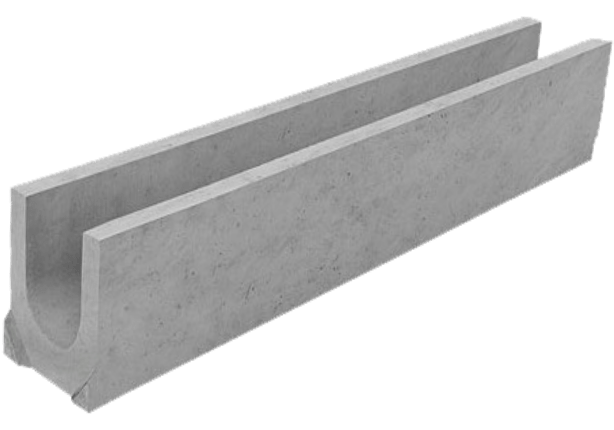

Фото 5. Бетонный лоток
После монтажа лотков и прокладки кабелей проверяют сопротивление их изоляции с помощью мегаомметра. Лаборатория электрофизических измерений «ТМРсила-М» располагает современным оборудованием и проведет необходимые измерения в удобное для вас время.
