Ликбез по удлинителям

С самого раннего детства каждый человек сталкивается с тем, что не может до чего-то дотянуться.  И даже в XXI веке, несмотря на большое количество доступных беспроводных девайсов типа наушников или зарядных устройств, все мы сталкиваемся с нехваткой длины кабеля для подключения приборов или оборудования.

Несмотря на кажущуюся простоту этого вопроса, даже электрикам со стажем может быть непросто подобрать подходящий удлинитель. В этой статье мы популярно рассмотрим, чем различаются эти устройства, как называются разные их типы, и как не ошибиться с выбором надёжного удлинителя.

Начнём с того, что удлинитель – это электротехническое устройство, позволяющее подключать электрическое оборудование там, где поблизости отсутствуют источники напряжения. Порой можно услышать, как вместо “удлинитель” говорят “двойник” или “тройник”, но это не всегда верно: этими словами можно обозначить и разветвитель с двумя или тремя розетками:

Разветвители на две и три розетки

Таким устройством подключить удаленное оборудование не выйдет, тем более что удлинитель (например, промышленный) может содержать всего одну розетку. Поэтому если вы заняты поиском удлинителя в строительном магазине, называть его по имени будет лучшим решением.

Начнем рассматривать типы удлинителей по назначению. Нередко возникает путаница между удлинителем с выключателем и сетевым фильтром. Хоть эти устройства в чем-то и схожи, они имеют разные цели: удлинитель - исключительно питание оборудования, сетевой фильтр - питание, защита, и, возможно, дополнительные опции для подключения кабелей различных стандартов, например, USB или IEC:

Сетевые фильтры

Сетевые фильтры снабжаются не просто кнопкой отключения и светодиодными индикаторами. Как правило, не вся длина корпуса сетевых фильтров заполнена розетками. В той части, где, казалось бы, могла поместиться еще одна розетка, скрыта специальная электронная схема, защищающая подключенное оборудование от скачков напряжения и высокочастотных помех, создаваемых электроникой и компьютерной техникой.

Опционально сетевые фильтры могут снабжаться портами USB, телефонным и LAN-разъемом, а также множеством других функций. Сетевые фильтры - продвинутый вариант обычных удлинителей, отлично подходящий для подключения электронной техники.

Рассмотрим разновидности удлинителей по количеству жил проводов в кабеле удлинителя: 2, 3, 4, или 5. Первый случай самый простой и наименее безопасный, потому что не имеет провода защитного заземления PE. В случае короткого замыкания внутри прибора не исключена вероятность удара током при соприкосновении с ним. Последствия зависят от электрической схемы и установленной защиты в данном помещении или квартире.

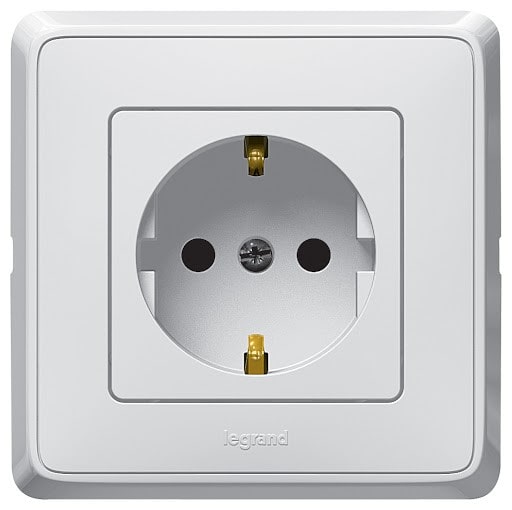

Так как в современных зданиях используется трехпроводная схема, состоящая из фазного провода L, провода рабочего заземления N, и защитного заземления PE, удлинитель с защитным заземлением будет более безопасным вариантом. Его легко распознать по дополнительному металлическому контакту, расположенному внутри розетки:

Контакты защитного заземления

В случае короткого замыкания фазы на корпус подключенного оборудования вероятность удара током минимальна, если в самом помещении или здании проложена трехпроводная схема электропитания.

Удлинители с четырьмя или пятью проводами в кабеле (контактами) имеют промышленное применение и используются в трехфазных сетях. Так как сегодня трехфазные сети напряжением 400 В возводятся по пятипроводной схеме, силовые удлинители с четырьмя контактами встречаются все реже.

Промышленные удлинители могут обладать большой длиной и поставляться с катушкой для сматывания или без. Количество розеток и их напряжение (400 В или 230 и 400) зависит от конкретной модели. Используются на стройках и больших открытых площадках для питания мощного трехфазного оборудования: бетономешалок, насосов, компрессоров, и т.д.

Удлинители такого типа снабжены специальной крышкой (заглушкой) вилки по стандартам IP44 и выше и эластичным кабелем, устойчивым к повреждениям. При их изготовлении используется более прочный пластик, не теряющий механические свойства под действием солнечных лучей, влаги, высоких или низких температур.

Промышленные удлинители

Соответственно сказанному выше, удлинители можно классифицировать по назначению - промышленные (специальные) и бытовые, или по напряжению: 230 или 400 В.

Отсюда мы плавно подходим к классификации удлинителей по степени защиты от внешних воздействий. Бытовые удлинители выпускают с защитой от детей или от условий окружающей среды. К первым относятся удлинители со специальными розетками, в которых отверстия закрыты защитными шторками. Просунуть острый предмет не получится: для того, чтобы шторки спрятались, открыв доступ внутрь, нужно приложить одинаковое усилие к обеим шторкам – например, вилкой.

К удлинителям с защитой от условий окружающей среды относятся и садовые удлинители, которые, несмотря на их название, можно отнести к классу бытовых: они рассчитаны на напряжение 230 В. Розетки защищены специальными крышками, предотвращающими попадание влаги внутрь, их пластик не теряет свойств под действием атмосферных явлений.

Наконец, последний способ классификации удлинителей - по мощности (току). Эта характеристика зависит от толщины проводов: толще - больше. Провода с большей площадью поперечного сечения меньше греются, но такие удлинители дороже. Некачественные, купленные где-нибудь в переходе на рынке, или самодельные удлинители могут быть изготовлены с проводами очень маленького сечения даже несмотря на толстый кабель.

Если вы планируете использовать удлинитель для запитки большого количества энергоемких устройств (например, комбинацию из электрочайника, утюга, и микроволновки), нужно выбирать удлинитель, рассчитанный под соответствующую нагрузку.  Более того, даже толстые провода греются при протекании тока, поэтому при питании мощной нагрузки кабель необходимо размотать во избежание риска оплавления изоляции.

Можно ли узнать по кабелю сечение проводов и сколько в нем жил? Да, эта информация нанесена на саму оболочку. Например, на фото ниже видно, что в кабеле три провода сечением 0.75 мм². Такие провода рассчитаны на обычную бытовую нагрузку в 6 А. Сечение в 1 мм² рассчитано на 10 ампер, и 1.5 мм² - на 16. Это поможет выбрать подходящий удлинитель для дрели или болгарки.

Кабель удлинителя: 3 жилы на 0.75 мм²

Как мы увидели, рынок сегодня наполнен различного рода удлинителями: простыми и сложными, с защитой и без, промышленными и бытовыми, под разные цели и напряжение. Что же поможет ориентироваться в большом мире удлинителей? Только знания, постоянно преобразующиеся в опыт. Это - ключ к успеху и в любом другом деле. Именно такими знаниями и опытом обладают специалисты "ТМРсила-М", готовые помочь вам с проведением электрофизических измерений и проектированием однолинейных схем электроснабжения.
