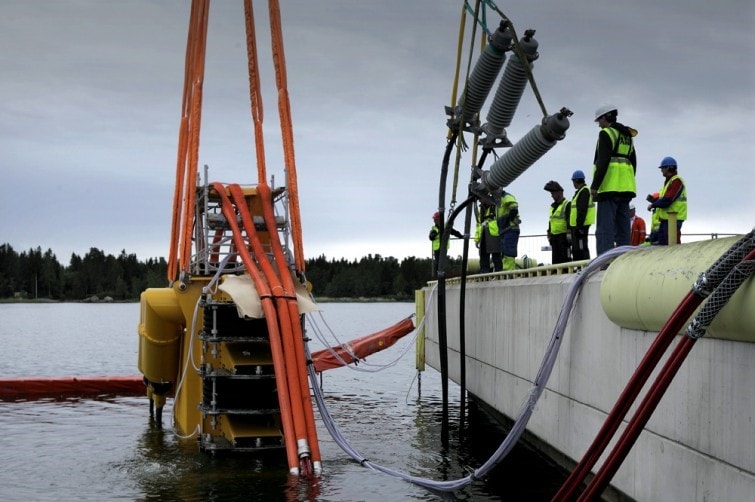

С развитием науки и техники сфера жизнедеятельности человека растет все больше и больше. Соответственно растут и требования к функциональности средств, которые использует человек, и требования к условиям работы такого оборудования. Например, лет сто-двести назад мало кто мог поверить, что в будущем инженеры проведут подводный кабель (в морской соленой воде!) рекордной длиной 580 км и напряжением 450 000 вольт.
Таким же нереальным, пожалуй, казалось использование силовых трансформаторов с литой изоляцией под водой, а сейчас такие решения используются во всех Скандинавских странах и не только. Эти простые примеры показывают, что электрооборудование может быть не таким уж и подверженным влиянию окружающей среды.
Очевидно, возможность электрооборудования работать в самых разных условиях зависит не столько от самого оборудования, сколько от среды, в которой оно размещается и будет работать. Преимущественно электротехнические изделия размещаются в помещениях. Какие бывают помещения? С помощью ПУЭ можно разобраться, какие параметры окружающей среды для техники оказываются решающими. Например, состояние воздуха: его температура, влажность, количество взвешенной в нем агрессивной пыли и газов, а также веществ, увеличивающих возможность возникновения взрыва или пожароопасности.
Итак, если делить помещения в зависимости от температуры воздуха, выделяют жаркие помещения. В них источником повышенной температуры является солнечный свет и прочие инфракрасные излучения. Температура в жарких помещениях превышает +35 °С в течение всего времени или циклически, более 1 суток. При кратковременном превышении данной температуры помещение к данной категории не относят из соображений экономической целесообразности.
При классификации помещений в зависимости от относительной влажности воздуха (обозначается Ψ – пси – и измеряется в процентах) выделяют: сухие (Ψ < 60 %), влажные (60 % < Ψ < 75 %), сырые (Ψ > 75 %) и особо сырые (Ψ = 100 %). Влажность 100 % означает не работу под водой, а то лишь, что стены, потолки, полы и само электрооборудование покрыто влагой.
Нормальным называется помещение сухое, с температурой не выше +35 и отсутствием в воздухе необычных газов и частиц.
Пыльное – помещение, в котором мелкая пыль проникает внутрь устройств и оседает на горизонтальных поверхностях, включая проводники.
В помещениях с химически активной или органической средой постоянно или периодически присутствуют или образуются газы, пыль, пары, жидкости, относящиеся к агрессивным, или же в таких помещениях образуется плесень или известковые отложения, разрушающие изоляцию и токоведущие части.
По взрывопожарной и пожароопасности выделяют помещения категорий А, Б, В1-В4, Г1, Г2, Д. Различия в категориях определяется расчетным давлением взрыва, температурой вспышки, процентным содержанием горючих веществ.
Пожароопасные помещения бывают видов П-I, П-II, П-IIа, П-III и классифицируются также согласно содержанию пыли, масел, нижнему пределу воспламенения и т.п.
Все вышеперечисленное относилось к помещениям. Перейдем теперь к электроустановкам и электрооборудованию.
От климатического исполнения (11 видов) и категории размещения (5 видов) зависит температура работы оборудования и влажность воздуха, при которой оно может работать.

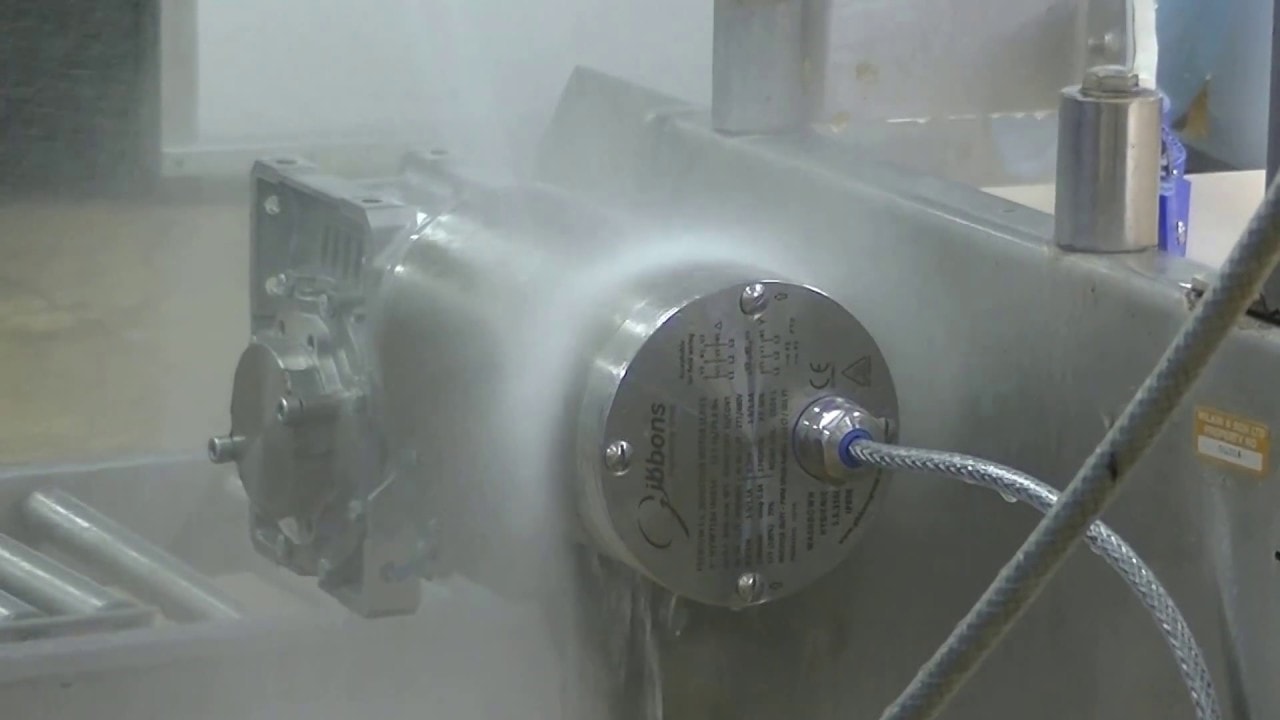

Сейчас у всех на слуху слова вроде «степень защиты IP67». IP означает Ingress protection и переводится как «степень защиты». Это обозначение показывает защиту от попадания внутрь твердых тел и воды. Первой цифрой обозначают «механическую» защищенность от попадания предметов, вторая - от попадания воды внутрь. Максимальное значение – IP69.
