Согласитесь, что было бы совсем неплохо на расстоянии получать информацию обо всех параметрах электрооборудования, работающего на вашем предприятии. И хотя сейчас уровень развития техники позволяет считывать некоторые данные дистанционно (токи, напряжения, коэффициент мощности), это нельзя назвать дешевым и легко реализуемым решением. В некоторых же случаях это вообще невозможно, например, когда нужно измерить сопротивление петли фаза-нуль или сопротивление изоляции кабелей. В таких случаях приходится действовать по старинке: открывать электрощиток и с помощью измерительных приборов снимать все необходимые значения.

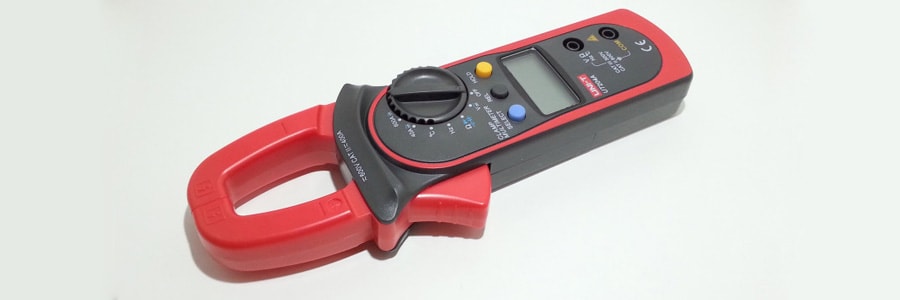

Хорошим подспорьем выступают электроизмерительные клещи. Современные модели представляют собой универсальный прибор, позволяющий измерять не только токи и напряжения, но и сопротивление и мощность, причем измерения проводятся без разрыва электрической цепи. В чем же особенности этих приборов? Давайте узнаем обо всем по порядку и начнем с принципа действия.
Как известно, ток измеряют амперметром, включаемым в цепь последовательно. Это означает, что рассматриваемый провод, кабель или шину надо «разрезать» и в получившийся промежуток вставить прибор, измеряющий ток. У данного метода есть два минуса: это неудобно, и больших токов амперметры не выдерживают. Тогда электротехники поняли, как частично решить эту задачу: надо насадить на проводник трансформатор, понижающий ток, однако и это не оказалось выходом, так как после монтажа его нельзя снять. Из этого родилась идея создать прибор, состоящий из одновиткового трансформатора тока с присоединенным к нему амперметром, где единственный виток сконструирован раздвигаемым подобно губкам клещей. Кстати, поэтому прибор и получил такое название.
Как происходит измерение? Токовые клещи размыкаются специальной кнопкой на их корпусе и замыкаются вокруг провода с измеряемым током. Пользоваться прибором надо в диэлектрических перчатках, стоя на изолирующей поверхности. Как известно, любой электрический ток создает вокруг себя магнитное поле. Если ток по проводнику течет переменный, то магнитное поле тоже изменяется с частотой тока. Переменное магнитное поле рождает поле электрическое (по закону Фарадея), которое и создает ток в витке клещей, его значение отображается на их шкале или экране. Электроизмерительные клещи до 1000В (одноручные) компактного размера длиной до 235 мм, клещи на напряжение выше 1000 В (двуручные) имеют длинные изолирующие ручки, длина которых зависит от измеряемого напряжения.
Использовать клещи очень просто, когда известно, по какому принципу происходит измерение. Раскрывом клещей (максимальным расстоянием между губками) определяется геометрический размер измеряемого проводника. Токоизмерительными клещами измеряют ток, проходящий через изолированные и неизолированные проводники, будь то кабели, провода, шины, или предохранители. Обычно клещи сконструированы на измерение постоянного и переменного тока. В отличие от старших аналоговых моделей, показания современных не зависят от наличия высших гармоник за счет использования цифровых микросхем. Некоторые модели через Wi-Fi передают данные об измерениях на смартфон.
Мы живем в будущем, и функционал современных приборов невероятно широк. Помимо тока сегодня электроизмерительными клещами можно измерять напряжение, частоту тока, температуру, сопротивление, они могут использоваться как ваттметр – по функционалу эти клещи превосходят мультиметры. Перечисленными характеристиками обладает модель ZEN-CM2-3, а ее «сестра» ZEN-CM1-1 имеет функционал классических токовых клещей. Модель MASTECH М266, пожалуй, самая продвинутая: она сконструирована и для измерения сопротивления изоляции. Посмотреть все модели можно в нашем каталоге.
«ТМРсила-М» - компания, которая изначально занималась только электрофизическими измерениями, но мы постоянно растем, поэтому клещи, которые можно у нас купить, откалиброваны, прошли необходимые испытания и имеют официальную гарантию от производителей. Выбирая нас, вы выбираете опыт, квалификацию и качество. И это не реклама.
