Заземление, пожалуй, один из наиболее часто используемых терминов в электроэнергетике и электрике. В некоторых из наших прошлых статей уже рассказывалось о заземлении частного дома, проверке сопротивления заземления, и разделении заземления защитное и рабочее. В этом же материале речь пойдет о заземлении в бане, его особенностях, и требованиях к заземлению.
В целях тепловой изоляции в банных комнатах, как правило, отсутствует естественное освещение, заменяет которое освещение электрическое. В связи с этим в данном виде помещений существует ненулевая вероятность поражения электрическим током. Очевидно, что в случае отсутствия электропроводки в банном помещении установка заземления не требуется.
Влажность воздуха внутри русской бани во время парки может достигать 70-100%, а на полу, лавках, и скамьях внутри бани находится вода, поэтому, согласно ТКП 339-211, пунктам 3.59, 3.64, 3.66, и 3.68, бани с проложенной электропроводкой относятся к помещениям с повышенной опасностью. Дело в том, что при нарушении изоляции электропроводки электрический потенциал может передаваться с проводника на влажные поверхности.
При физическом контакте (рукой, ногой, или другой частью тела) возможно поражение электрическим током. Наличие резиновых сланцев на ногах во влажном помещении никак не поможет: пот на теле содержит в себе соль, которая, как известно из школьного курса физики, является отличным электролитом, то есть проводником электрического тока при растворении в воде.
Защиту от поражения электрическим током обеспечивают устройства защитного отключения (УЗО) или автоматические выключатели дифференциального тока (АВДТ), в просторечии называемые выключателями дифференциальными (ВД). Эти электрические аппараты эффективно защищают от последствий попадания под напряжение только при правильно спроектированном и качественно подключенном заземлении. Что это означает?
Самый простой способ иметь электричество в бане и пользоваться ей безопасно, согласно пункту 4.3.2.5 вышеназванного ТКП – подключить баню к сети постоянного напряжения (60 В, 36 В и ниже) или переменного (25 В и ниже), для чего понадобится соответствующих разделительный понижающий трансформатор. Логично, что установить такой трансформатор потребуется в сухом помещении, смежном с парилкой бани. Так как напряжение сети будет низким, установка заземления не потребуется.
При питании бани (парилки) от обычного напряжения сети 230 В необходимо соблюсти следующие условия:
- Подходящие для бани системы заземления – TN-S и TN-C-S.
- Система уравнивания потенциалов – необходимое условие для вашей безопасности.
- Установка УЗО или ВД обеспечит необходимый уровень безопасности (пункты 8.7.4 и 4.3.18.5 ТКП 339). Обычные автоматические выключатели (АВ) от поражения электрическим током не защитят.

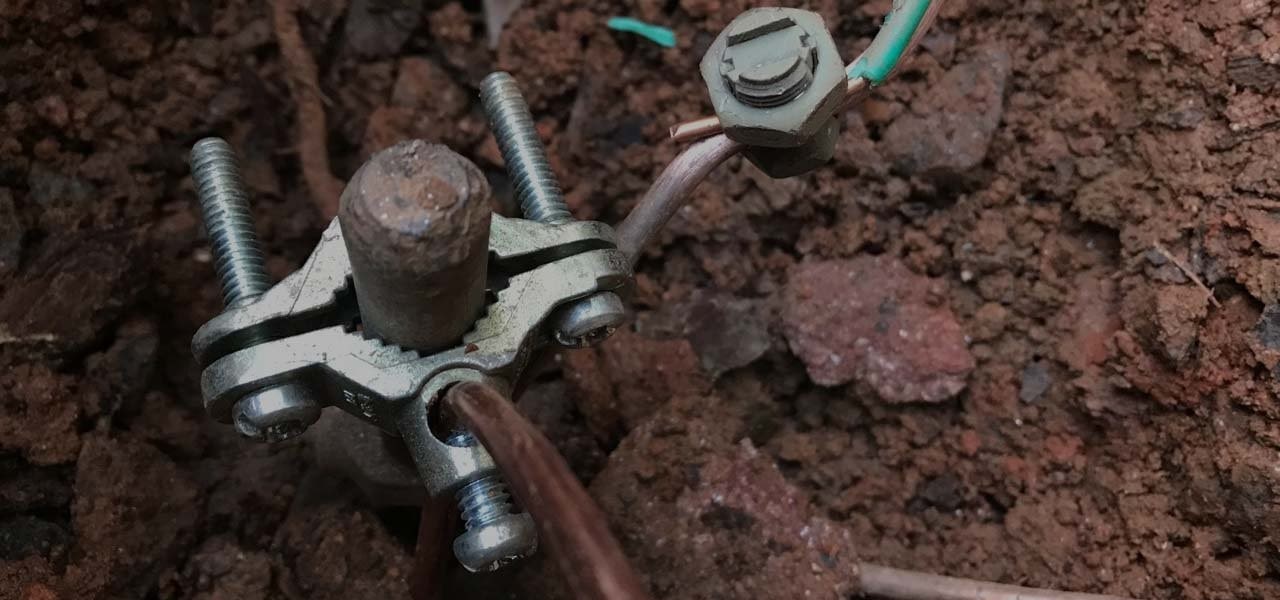

Конфигурация заземлителя (расположение стержней заземления в грунте) для отдельно стоящей бани может быть треугольной, квадратной, прямоугольной, или линейной. Далее стержни объединяются в общую систему горизонтальным проводником, и заземление подключается к главной заземляющей шине или распредщитку. Заземлитель может быть и модульно-штыревым. Согласно ТКП 181–2009, максимальное значение сопротивления заземлителя – 4 Ом, а переходное сопротивление – 0,05 Ом. Измерить сопротивление заземлителя и его частей можно с помощью лаборатории электрофизических измерений ТМРсила-М.
Как мы узнали, ответ на вопрос, стоит ли делать заземление электричества в бане, зависит от двух факторов: будет ли установлен разделительный понижающий трансформатор или питание будет производиться от сети 230 В. В первом случае из-за низкого напряжения установка заземления не имеет смысла, во втором случае установка заземления – необходимое условие для соблюдения безопасности.
Помните, что на безопасности экономить нельзя! Для того, чтобы отдых приносил настоящее удовольствие, он должен быть безопасным.
