Соединение проводов - пожалуй, одна из самых легких, и тем не менее очень важных процедур при монтаже электрики или создании электрических соединений. С одной стороны, кажется, что обычная скрутка обеспечивает достаточный электрический контакт, но по статистике, именно скрутки нередко становятся причиной пожара или возгорания.
В этой статье мы рассмотрим различные способы соединения проводов, их преимущества и недостатки, а также с физической точки зрения рассмотрим процессы, происходящие при хорошем и некачественном соединении проводников. Кроме того, мы затронем давно наболевшую тему - как правильно соединять медные и алюминиевые провода.
Начнем с самого дешевого — скрутки. Как известно, скрутка представляет собой два проводника из одинакового материала, скрученных в спираль. Такой способ не требует какого-то специального оборудования и подготовки. Сначала необходимо аккуратно зачистить металл от изоляции (примерно на 5 см), не допуская механического повреждения самого проводника: это может привести к его излому. Затем проводники тщательно перекручивают между собой, чтобы обеспечить достаточный электрический контакт и устойчивость к растяжению.

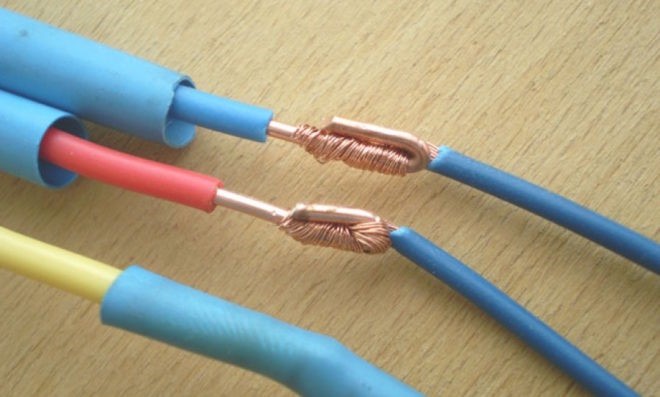

Провода, соединенный скруткой, с изоляцией термоусадкой
Не допускается соединять алюминиевые провода скруткой, потому что на поверхности алюминия находится оксидная пленка, обладающая высоким электрическим сопротивлением. В результате такого соединения в месте соприкосновения проводников будет происходить интенсивный нагрев, что приведет к аварии. Место скрутки следует заизолировать изолентой, термоусадкой, или специальным колпачком СИЗ.
Клеммники (клеммные колодки) — популярный и достаточно эффективный и безопасный способ соединения проводников. Типичный клеммный блок для соединения двух проводов состоит из пластикового или ПВХ-корпуса с четырьмя отверстиями, в два из которых заводятся проводники, а два служат для фиксации проводников с помощью винтового соединения. Электрически зачищенные провода соединяются друг с другом через латунную пластину с помощью винтов.
При выборе клеммника необходимо обращать внимание на рабочее напряжение (230 или 450 В) и ток. Материал, из которого сделан клеммный блок, не подвержен горению, поэтому соединение посредством клеммного зажима намного безопаснее соединения скруткой.

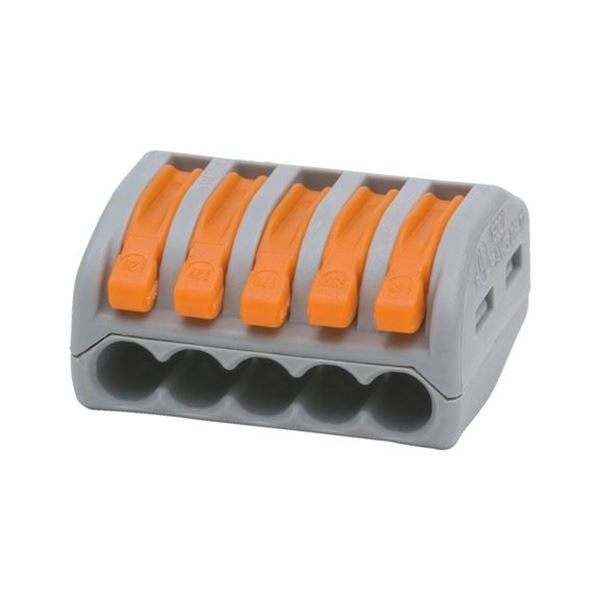

Самый удобный, практичный, и безопасный, но вместе с тем и самый дорогой вариант для соединения проводников – клеммники от немецкого производителя Wago. В этом случае проводники зажимаются с помощью рычажков, которые легко открыть пальцами или отверткой. Зажимы Wago легко использовать, легко применять повторно, для соединения не нужны дополнительные инструменты, такие как отвертка.
Ниже мы рассмотрим частые вопросы, касающиеся соединения проводов.
Почему нельзя соединять в скрутку алюминиевые и медные провода?
Соединение этих двух металлов запрещено, потому что вместе они образуют гальваническую пару: медь и алюминий имеют разные электрохимические потенциалы, поэтому в месте их соединения образуется небольшая разность потенциалов (напряжение), что ведет к неизбежному увеличению сопротивления при протекании тока. Рост сопротивления ведет к более интенсивному нагреву, металлы начинают окисляться еще сильнее, в месте контакта происходит коррозия и разрушение проводников. Такое соединение может привести к возгоранию.
Раз так, можно ли соединять алюминий и медь в клеммнике с винтовым зажимом?
Делать этого не следует, потому что чрезмерное усилие при закручивании винта может привести к разрушению или обрыву алюминиевого проводника. Создавать такие соединения лучше с клеммными блоками Wago.
Можно ли использовать клеммники с винтовым зажимом для соединения сразу нескольких проводников?
Не стоит этого делать, потому что в зависимости от расположения и сечения проводников винт может прижать лишь несколько из них, что приведет к слабому электрическому и механическому контакту. Для таких соединений лучше подходят клеммники Wago.
Если в моем доме все соединения выполнены с помощью скруток, как можно себя обезопасить?
В таком случае нужно убедиться, что скрутки не выполнены из пары «медь-алюминий», скрутки из одинаковых материалов нужно спрятать в распределительные коробки.
