фото измерительных приборов

Для контроля состояния и работоспособности электрооборудования и электрических сетей проводят электрофизические измерения, узнать подробней о которых можно здесь. Для проведения таких измерений и обеспечения высокой их точности необходимы соответствующие средства измерений (СИ), о которых сейчас и пойдет речь.

Издревне человеку приходилось оценивать расстояния, площади, объемы и массы предметов, время и т.п. Для оценки характеристик вещей и явлений, схожих качественно, но различающихся количественно, человек исторически пользовался самыми разными мерами, первые из которых были связаны с его телом. Так, для оценки длины использовались, например, следующие меры: локоть, пядь, фут.

Это приводило к затруднениям при сравнении результатов разных измерений. С развитием торговых и общественных отношений начался переход к обязательным для всех мерам, многие из которых были реализованы материально. Простейший пример средства измерения, хранящего в себе меру и воспроизводящего её – линейка. По мере накопления знаний люди научились измерять физические величины, ранее недоступные для оценки – электрические.

Первый в мире электроизмерительный прибор был изобретен в 1745 г. соратником М. В. Ломоносова – физиком Г. В. Рихманом. Этим прибором – электрометром – Рихман изучал атмосферное электричество. По горькой иронии судьбы, Рихман пользовался незаземленным прибором и погиб от удара током, став первым в мире человеком, погибшим при проведении электрических опытов.

В 1820 г. Ампер продемонстрировал первый гальванометр, ставший прообразом современных амперметров и вольтметров.

Первый конгресс по электричеству, проведенный в 1881 г., положил начало использованию знакомых всем практических электрических единиц – ома, вольта, и ампера. Возникновение электротехники после второй половины XIX в. и ее последующий бурный рост, возникновение электроники и появление тиристора привели к созданию современных высокотехнологичных электроизмерительных приборов, используемых для обеспечения безопасности человека.

Компания «ТМРсила-М» использует для измерений различные приборы – средства измерений, некоторые из которых могут измерять одновременно несколько величин, таких как ток, время, сопротивление. Параметры электрических сетей и электроустановок, подлежащие регулярной проверке, регулируются техническими нормативными правовыми актами (ТНПА). В случае нормирования сопротивления цепи «фаза-нуль», заземляющего устройства, изоляции, исправности автоматических выключателей и цепей РЗА и т.п. такими документами являются ТКП 181-2009 и ПУЭ (6-е издание). Значения эти обусловлены в первую очередь требованиями электробезопасности, а после – экономическими соображениями.

Для грамотного и безопасного проведения измерений с помощью каждого конкретного прибора составляются отдельные документы - методики выполнения измерений (МВИ), также регулируемые специальными ТНПА. В методиках выполнения измерений также содержатся схемы подключения приборов к исследуемому объекту. Для выполнения измерений необходимо уметь пользоваться средством измерения, знать устройство электроустановки, МВИ, и соблюдать требования техники безопасности. Каждая лаборатория электрофизических измерений должна иметь собственные методики измерений, предназначенные для использования специалистами данной конкретной лаборатории. Применение лабораториями своих методик происходит после их одобрения соответствующими надзорными органами, такими как Энергонадзор и Белорусский государственный институт метрологии.

Для повышения точности измерений, быстроты и удобства работы в «ТМРсила-М» мы используем цифровые измерительные приборы. Преимущество цифровых средств измерений перед аналоговыми несомненно: первые обладают множеством полезных функций, таких как корректировка нуля (автоматическое вычитание из результата сопротивления измерительных проводов), настройка яркости и контрастности жидкокристаллического индикатора, сохранение в памяти результатов измерений,  полная информация об измеренных параметрах. Например, цифровой омметр может показывать не только полное сопротивление, но и активную, реактивную составляющие, угол между векторами тока и напряжения при КЗ.

Принцип измерения цифровых СИ – преобразование аналогового сигнала в цифровой, который затем представляется в удобной для человека форме. За преобразование, усиление или ослабление, обработку данных отвечает микропроцессор.  Рассмотрим, как разные приборы измеряют физические величины.

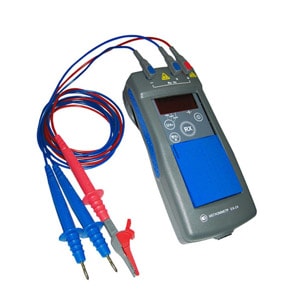

мегаомметр E6-24

рис.1

Цифровой мегаомметр Е6-24 (рис.1). Используется для измерения сопротивления изоляции электрических цепей. Прибор также имеет функцию измерения напряжения и сигнализирует, если объект измерения находится под напряжением. Определение сопротивления происходит следующим образом: прибор измеряет ток, протекающий по изоляции под действием испытательного напряжения. Микропроцессор преобразует аналоговый сигнал в цифровой. Значение выводится на дисплей и сохраняется. Диапазоны и единицы измерения переключаются автоматически. Мегаомметр может генерировать три ступени напряжения в зависимости от назначения изоляции: 500 В, 1000 В, 2500 В, поэтому работать с ним может только специально обученный персонал.

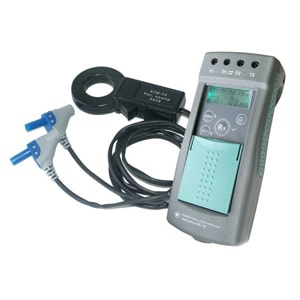

фото прибора ИС-10

рис.2



Измеритель сопротивления заземления ИС-10 (рис.2). Этим омметром измеряют сопротивление элементов заземления, металлосоединений, непрерывности защитных проводников в разных режимах: по двух-, трёх- или четырёхпроводному методу. Также омметр может проводить измерения с автоматическим вычислением удельного сопротивления грунта. С помощью измерительных клещей есть возможность измерить переменный ток и относительное распределение токов в многоэлементной системе заземления без разрыва цепи.

Омметр генерирует измерительный переменный ток прямоугольной формы - меандр - частотой 128 Гц и амплитудой 260 мА. Максимальное значение выдаваемого прибором напряжения без нагрузки - 42 В. Падение напряжения на цепи при протекании по ней стабилизированного тока зависит от сопротивления согласно закону Ома. Прибором измеряется падение напряжения: сигнал фильтруется, поступает на входной усилитель, где он усиливается и преобразуется. Усиленным и преобразованным он попадает в процессор, где измеряется, после чего результат выводится на индикатор.

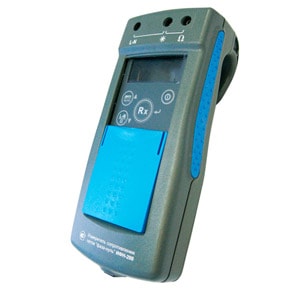

фото ИФН-200

рис.3



Измеритель сопротивления цепи «фаза-нуль» ИФН-200 (рис.3). Прибор измеряет напряжение цепи «фаза-нуль», падение напряжения на известной нагрузке (10 Ом), сдвиг фаз между током и напряжением. По измеренным параметрам ведется расчет комплексного сопротивления, по которому и вычисляется прогнозируемый ток КЗ и сдвиг фаз между током и напряжением в случае короткого.

Прибор может измерять и омическое сопротивление: генерируется постоянный ток, который протекает по измеряемому сопротивлению. По отношению падений напряжений на измеряемом и известном сопротивлениях производится расчет искомой величины.

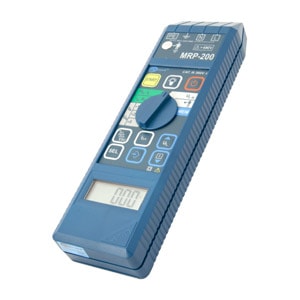

фото MRT-200

рис.4

Измеритель напряжения прикосновения и параметров устройств защитного отключения (УЗО) MRP-200 (рис.4). Устройством измеряют ток отключения УЗО, который может быть синусоидальным, однонаправленным (однополярным) пульсирующим, однонаправленным пульсирующим с постоянной составляющей, постоянным. Прибором можно измерять переменное напряжение. Кроме того, существует возможность передачи данных на компьютер посредством асинхронного интерфейса RS-232C.

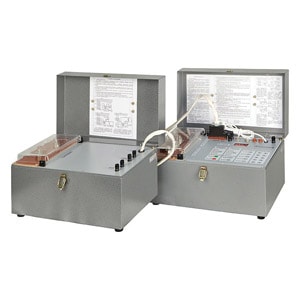

фото Сатурн М1

рис.5

Устройство для прогрузки автоматических выключателей и испытания характеристик релейной защиты «Сатурн-М1» (рис.5). Устройство измеряет ток и время отключения автоматических выключателей, а также средств релейной защиты как подключенных к сети, так и отключенных от нее. Прибор может быть источником тока от 0.4 А до 12 кА. С применением соответствующих трансформаторов тока расцепители могут быть испытаны током до 99,99 кА.

Все это мобильное оборудование позволяет проводить измерения быстро, а главное – качественно.
